CFD Optimized Kaplan Fixed Blade Runner από ανοξείδωτο χάλυβα ZG0Cr13Ni4Mo 0,5-3m διάμετρος για υδροηλεκτρική εγκατάσταση μικρής ροής

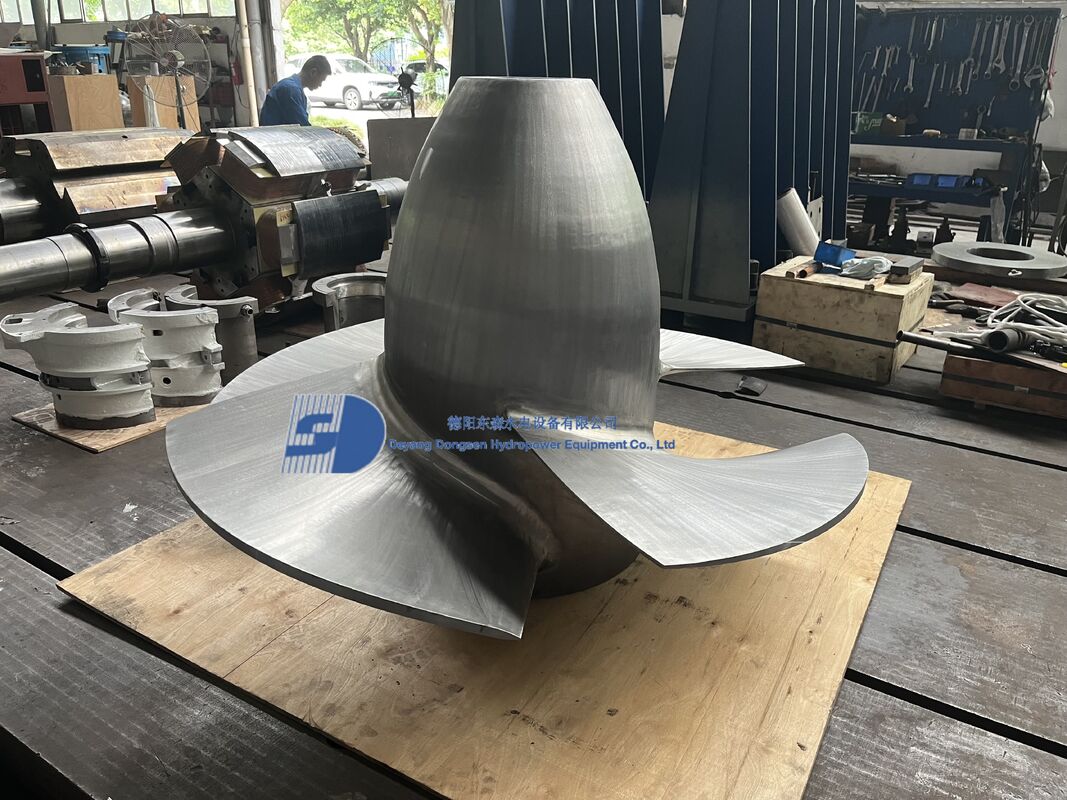

CFD βελτιστοποιημένη σταθερή λεπίδα Kaplan Runner

ΗCFD βελτιστοποιημένη σταθερή λεπίδα Kaplan Runnerείναι ειδικά σχεδιασμένο για μικρουδροηλεκτρικούς σταθμούς μικρής ροής και χαμηλής κεφαλής (100 kW ¥ 1.000 kW).Αυτός ο δρομέας αξιοποιεί την προηγμένηΥπολογιστική δυναμική ρευστότητας (CFD)προσομοίωση για την επέκταση του εύρους αποτελεσματικής λειτουργίας σε συνθήκες χαμηλότερης ροής, μεγιστοποιώντας την ετήσια παραγωγή ηλεκτρικής ενέργειας κατά τις ξηρές περιόδους, όταν η διαθεσιμότητα νερού είναι περιορισμένη.

Κατασκευασμένο από:DSSD(Deyang Dongsen Hydropower Equipment Co., Ltd.), κάθε δρομέας είναι ειδικά σχεδιασμένο για να ταιριάζει με το συγκεκριμένο υδραυλικό προφίλ του χώρου σας.και η γωνία περιτύλιξης της λεπίδας είναι όλες βελτιστοποιημένες μέσω επαναλαμβανόμενης ανάλυσης CFD για να παρέχουν ανώτερη απόδοση εκτός σχεδιασμού χωρίς να θυσιάζουν τη μέγιστη απόδοση σε ονομαστικές συνθήκες.

Γιατί η προσαρμογή CFD έχει σημασία για τις μικρές υδροηλεκτρικές εταιρείες

Για μονάδες Kaplan μικρής χωρητικότητας (κάτω των 1.000 kW), ένας τυποποιημένος σταθερός δρομέας λεπίδας συνήθως επιτυγχάνει υψηλή απόδοση μόνο στο σημείο ροής σχεδιασμού.Όταν η πραγματική ροή αποκλίνει, ιδιαίτερα κατά τη διάρκεια των ξηρών εποχών, η γωνία ροής εισόδου δεν ταιριάζει με την μπροστινή άκρη της λεπίδας., προκαλώντας απώλειες από την πρόσκρουση, σχηματισμό δίνης και απότομη πτώση της απόδοσης.

Η δική μαςΠροσαρμοστική προσέγγιση CFDαντιμετωπίζει το ζήτημα με:

• Επαναπροσαρμογή γωνίας ρύθμισης λεπίδας∆ Χρησιμοποιώντας CFD αριθμητική προσομοίωση που βαθμολογείται με βάση την πολυετή μέση ροή του εργοστασίου σας και τις συνήθεις συνθήκες χαμηλής ροής,η γωνία εξόδου της λεπίδας και το προφίλ στροφής είναι βελτιστοποιημένα για ανώτερες συνθήκες ροής εισόδου με μερικό φορτίο.
• Ρυθμίζοντας τον αριθμό των λεπίδων και τη γωνία περιτύλιξηςΓια μικρό ρεύμα, υψηλότερη λειτουργία κεφαλιού, ο αριθμός των λεπίδων μειώνεται και η γωνία περιτύλιξης ρυθμίζεται για τη βελτίωση των χαρακτηριστικών εσωτερικής διαδρομής ροής, αποτρέποντας τον διαχωρισμό ροής και την αντίστροφη ροή σε χαμηλή εκκένωση.
• Μετατόπιση της ζώνης υψηλής απόδοσηςΑντί να θυσιαστεί η απόδοση του σχεδιασμού, η καμπύλη απόδοσης μετατοπίζεται προς το χαμηλότερο εύρος ροής, εξασφαλίζοντας ότι οι πιο συχνές συνθήκες λειτουργίας σας εμπίπτουν στην ζώνη υψηλής απόδοσης.Η απόδοση στο σημείο σχεδιασμού διατηρείται εντός των ορίων του 00,5% του προτύπου.

Βασικά χαρακτηριστικά

• Προφίλ λεπίδας με βελτιστοποιημένη CFDΗ προσαρμοσμένη γεωμετρία λεπίδας προέρχεται από επαναλαμβανόμενη προσομοίωση CFD που ταιριάζει με τις συγκεκριμένες παραμέτρους κεφαλής, ροής και ταχύτητας περιστροφής για μέγιστη αποτελεσματικότητα στον πραγματικό κόσμο.
• Επεκτάμενη Γενιά της Ξηρής ΠεριόδουΗ βελτιστοποιημένη απόδοση χαμηλής ροής επιτρέπει τη συνεχιζόμενη παραγωγή ενέργειας κατά τη διάρκεια περιόδων οριακής ροής που θα καθυστερούσαν έναν κανονικό δρομέα, προσθέτοντας δεκάδες έως εκατοντάδες ώρες χρόνου παραγωγής ετησίως.
• Αύξηση των ετήσιων εσόδων∆ Κάθε αύξηση της αποδοτικότητας κατά 1% κατά την περίοδο ξηρασίας μεταφράζεται άμεσα σε πρόσθετες πωλήσεις ηλεκτρικής ενέργειας.
• Απλή, Αξιόπιστη ΚατασκευήΟ σχεδιασμός σταθερής λεπίδας εξαλείφει τους μηχανισμούς ρύθμισης της πλάκας της λεπίδας (υπηρετικοί κινητήρες, φιάλες ελαίου, συνδέσεις), μειώνοντας τον αριθμό των εξαρτημάτων, τα σημεία βλάβης,και την πολυπλοκότητα συντήρησης σε σύγκριση με ρυθμιζόμενους δρομείς Kaplan.
• Λιγότερο κόστος επένδυσηςΤο κόστος κατασκευής είναι 20-30% χαμηλότερο από τα ισοδύναμα ρυθμιζόμενα ράβδοι, καθιστώντας το την οικονομική επιλογή για μικρά και μικρά υδροηλεκτρικά έργα με περιορισμούς προϋπολογισμού.
• Ατσάλι υψηλής ποιότηταςΤο υλικό που χρησιμοποιείται για την κατασκευή των υδροηλεκτρικών εγκαταστάσεων είναι ατσάλινο και έχει εξαιρετική αντοχή στην κοιλότητα.
• Επεξεργασία CNC ακριβείας∆ Όλες οι επιφάνειες των λεπίδων και οι διεπαφές των ορόπλων επεξεργάζονται με αυστηρές ανοχές, εξασφαλίζοντας τη βέλτιστη ορθότητα του υδραυλικού προφίλ από το σχεδιασμό CFD μέχρι το τελικό προϊόν.
• 30-50 Χρόνια ΥπηρεσίαςΟ ισχυρός ολοκληρωμένος σχεδιασμός χύτευσης και τα υψηλής ποιότητας υλικά εξασφαλίζουν δεκαετίες λειτουργίας χαμηλής συντήρησης.

Τεχνικές παραμέτρους

Σενάρια εφαρμογής

• Μικρά ρυμουλκούμενα φυτάμε χαμηλό ύψος (320μ) και περιορισμένη ροή κατά την ξηρή περίοδο
• Μικρουδροηλεκτρικά έργα(100-1000 kW) όπου το ρυθμιζόμενο Kaplan είναι απαγορευτικό από άποψη κόστους
• Διαρθρώσεις στάθμευσης καναλιών άρδευσηςμε εποχική διακύμανση ροής
• Αποκατάσταση εγκαταστάσεων και αναβάθμιση της παραγωγικής ικανότηταςόταν οι υφιστάμενοι δρομείς χρειάζονται αντικατάσταση με βελτιωμένη απόδοση
• Ηλεκτρισμός σε απομακρυσμένες κοινότητεςπου απαιτούν απλές, χαμηλής συντήρησης κατασκευές τουρμπίνων

Οικονομική αξία της προσαρμογής CFD

Γιατί σταθερή λεπίδα για μικρές μονάδες Καπλάν;

Η απλή, ανθεκτική κατασκευή εξαλείφει τα περίπλοκα υδραυλικά συστήματα ρύθμισης λεπίδων,σημαντική μείωση του κόστους παραγωγής (20~30% εξοικονόμηση)Όταν συνδυάζεται με προσαρμογή CFD για τη βελτιστοποίηση για τα συγκεκριμένα χαρακτηριστικά ροής της τοποθεσίας σας,ο σταθερός δρομέας λεπίδας παρέχει εξαιρετική ετήσια απόδοση που πλησιάζει στενά τη ρυθμιζόμενη απόδοση λεπίδας σε ένα κλάσμα της επένδυσης.

Για το DSSD

Η Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) είναι μια επαγγελματική ολοκληρωμένη εταιρεία μηχανικής που ειδικεύεται στον σχεδιασμό, την κατασκευή, την εγκατάσταση,και συντήρηση υδροηλεκτρικού εξοπλισμούΗ DSSD βρίσκεται στο Deyang, μία από τις τρεις μεγάλες βάσεις παραγωγής της βαριάς βιομηχανίας της Κίνας, και έχει προμηθεύσει εξαρτήματα τουρμπίνων σε περισσότερους από 500 υδροηλεκτρικούς σταθμούς σε όλο τον κόσμο.Η εσωτερική ομάδα μηχανικών CFD παρέχει προσαρμοσμένη βελτιστοποίηση δρομέα για έργα όλων των μεγεθών.

Επικοινωνήστε μαζί μας σήμερα με τις παραμέτρους της τοποθεσίας σας (κεφάλι σχεδιασμού, καμπύλη διάρκειας ροής, χωρητικότητα μονάδας και ταχύτητα περιστροφής) για μια προσαρμοσμένη πρόταση βελτιστοποίησης CFD και προσφορά.
