Place of Origin:
deyangcity,sichuan,China
Μάρκα:
Hydrogenerator excitation regulator
Πιστοποίηση:
iso,tuv,ce Certification
Model Number:
DS-W
Μας ελάτε σε επαφή με
Σχήμα 7-1: Σχέδιο καλωδίωσης δοκιμής του ρυθμιστή
1. Συνδέστε Ua και N με το δίκτυο 220V ((Ub και N βραχυκύκλωμα) και L + και L- έμμεσες λάμπες 100W. Μετά τη σύνδεση, το ρεύμα, σε αυτή τη στιγμή, η "εργαζόμενη" λάμπα αναβοσβήνει με διαστήματα,ο φακός "συνδεδεμένος στο δίκτυο" είναι σταθερά αναμμένος, η συχνότητα της οθόνης είναι περίπου 50,00HZ, πατήστε το πλήκτρο "Display" για να αλλάξετε την τάση της οθόνης θα πρέπει να είναι μεταξύ 50-60.
3Χρησιμοποιήστε ένα καλώδιο για να συντομεύσετε τη σύνδεση "COM" και "DL Auxiliary" και το φως "grid-connected" είναι κλειστό.
3. πατήστε το κουμπί "Αύξηση" ή "Μείωση", ο ψηφιακός σωλήνας δείχνει την "διδόμενη τάση" τιμή της αύξησης ή της μείωσης.
4. Πατήστε το πλήκτρο "Αύξηση" για να κάνετε την τιμή της "χωρισμένης τάσης" > την τιμή της "τάσης", η λάμπα θα πρέπει να γίνεται αργά φωτεινότερη.
5. Πατήστε το πλήκτρο "Reduce" για να κάνετε την τιμή "given voltage" < την τιμή "voltage", ο λαμπτήρας θα πρέπει να εξασθενεί αργά.
6Όταν το ηλεκτρικό φως είναι αναμμένο, πατήστε το πλήκτρο "μαγνητική απενεργοποίηση", το φως "μαγνητική απενεργοποίηση" είναι αναμμένο, και το φως θα πρέπει να σβήσει.Έτσι το "μαγνητικό off" φως θα είναι πάντα ανοιχτό, αυτή τη στιγμή θα πρέπει να είναι το ρεύμα εκτός και στη συνέχεια το ρεύμα επάνω για να αποκαταστήσει το φυσιολογικό.
7. Δοκιμή κύκλου διέγερσης: αφαιρέστε την γραμμή Ub χωρίς σύνδεση.που δείχνει ότι ο κύκλος διέγερσης είναι φυσιολογικός.
Οκτώ, ο ρυθμιστής είναι συνδεδεμένος με το δίκτυο.
8.1 Βήματα εκκίνησης και λειτουργίας
1Ξεκίνα την τουρμπίνα και αύξησε την ταχύτητα στο 90% της ονομαστικής ταχύτητας.
2Πατήστε το κουμπί "Ενθουσιασμός" για να δημιουργήσετε πίεση.
3. Πατήστε το κουμπί "Αύξηση" ή "Μείωση" για να ρυθμίσετε την τάση. Εάν υπάρχει τάση δικτύου, θα παρακολουθεί αυτόματα την τάση του δικτύου.
4Αν υπάρχει αυτόματη ρύθμιση του συντελεστή σταθερής ισχύος,θα εισέλθει αυτόματα στη λειτουργία ρύθμισης σταθερού συντελεστή ισχύος μετά την εκπλήρωση των όρων, χωρίς χειροκίνητη ρύθμιση της ενεργού ισχύος.η ενεργητική ισχύς μπορεί να προστεθεί ή να μειωθεί για να ικανοποιήσει τις απαιτήσεις λειτουργίας της μονάδας μέσω του κουμπιού "Αύξηση" ή "Μείωση".
8.2 Βήματα διακοπής
1Κλείστε την ανεμογεννήτρια για να μειώσετε την ενεργή και την αντιδραστική ισχύ στο μηδέν.
2Τελικός διακόπτης τροχιάς.
3Πατήστε το "Μαγνητικό εκτός" κουμπί" Μαγνητικό εκτός "Κλείστε τη γεννήτρια και κλείστε το ψυγείο νερού.
4Όταν η συχνότητα είναι χαμηλότερη από 35HZ, ο ρυθμιστής θα απενεργοποιήσει αυτόματα το μαγνητικό.
9Διαταγές παραγγελίας.
1Η προεπιλεγμένη διαμόρφωση του ρυθμιστή δεν περιλαμβάνει τοη μονάδα επικοινωνίας του μηχανήματος.Εάν είναι απαραίτητο, παρακαλείστε να το προσδιορίσετε κατά την παραγγελία.
2. Η προεπιλεγμένη τάση ελέγχου εξόδου του ρυθμιστή είναι 0-90V. Παρακαλούμε επιβεβαιώστε εάν η ονομαστική τάση διέγερσης του διεγερτή AC υπερβαίνει τα 90V πριν από την παραγγελία. Εάν είναι μεγαλύτερη από 90V,Πρέπει να προσαρμοστεί..
3Εάν πρόκειται για μια μικρή γεννήτρια υψηλής τάσης χωρίς βούρτσα (κατηγοριακή τάση γεννήτριας 6KV),Μπορείτε να επιλέξετε τα προϊόντα διέγερσης θυρίστορα της εταιρείας, ταιριάζοντας τον μονοφασικό μετασχηματιστή διέγερσης και το μοντέλο θυρίστορα.Για λεπτομέρειες, επικοινωνήστε με την τεχνική υποστήριξη της εταιρείας.
4Ο ρυθμιστής μπορεί επίσης να χρησιμοποιηθεί για το σύνολο γεννήτριας του DC exciter, παρακαλούμε επικοινωνήστε με την τεχνική υποστήριξη της εταιρείας.
Παραρτήθηκε πίνακας: Συχνές βλάβες και μέθοδοι επεξεργασίας
| Σύμπτωμα σφάλματος | Πιθανές αιτίες | Μέτρα θεραπείας | |
| 1 | Πατήστε το"Αρχίζοντας"Το κουμπί, ο ρυθμιστής δεν εμφανίζεται, η τάση της γεννήτριας δεν ανταποκρίνεται καθόλου. | Η περιστροφή διέγερσης βρίσκεται στην αντίθετη κατεύθυνση από τη διαμονή (εμφανίζεται κατά την πρώτη θέση σε λειτουργία της νέας μονάδας). | Χρησιμοποιήστε ένα πολυμετρικό για να μετρήσει την υπολειμματική τάση της άκρης του μηχανήματος, μπορεί να διαπιστωθεί ότι όταν πατηθεί το κουμπί "εξάγερσης", η υπολειμματική τάση της άκρης του μηχανήματος γίνεται μικρότερη.Αυτή τη στιγμή, η καλωδίωση των δύο τερματικών του περιτύλιγματος διέγερσης είναι κλειστή. |
| Μειωμένη υπολειμματική τάση. Η τάση φάσης γεννήτριας AN είναι μικρότερη από 3V. Συμβαίνει συνήθως όταν η νέα μονάδα διορθώνεται για πρώτη φορά ή η μονάδα κλείνει για μεγάλο χρονικό διάστημα. | Για τη μαγνητοποίηση της γεννήτριας χρησιμοποιείται μπαταρία 6V ή 12V. Κατά τη μαγνητοποίηση, η θετική μπαταρία συνδέεται με τον ρυθμιστή L + και η αρνητική μπαταρία συνδέεται με τον ρυθμιστή L-.Η αρνητική σύνδεση θα προκαλέσει βλάβη στην μονάδα του ρυθμιστή του ρυθμιστήΜπορείς.αφαιρέστε τον ρυθμιστή L+.L-Σύνδεση και στη συνέχεια μαγνητισμό. | ||
| Η δίωδος περιστροφής του διεγερτή είναι κατεστραμμένη. | Σε αυτή τη στιγμή με την διέγερση της μπαταρίας, η τάση στο τέλος του μηχανήματος δεν θα αυξηθεί. | ||
| Ο ρυθμιστής του βρόχου διέγερσης είναι ελαττωματικός. | Επαφή με τον κατασκευαστή για την επεξεργασία | ||
| 2 | Πατήστε το "Ενθουσιασμός"το κουμπί, η τάση αυξάνεται (αλλά όχι η πίεση), απελευθερώνει την τάση και αυτόματα πέφτει. | Η ταχύτητα είναι πολύ χαμηλή. | Κάντε τη συχνότητα γεννήτρια μεγαλύτερη από 45HZ ή έτσι |
|
Ατυχία εσωτερικού ρυθμιστή |
Επαφή με τον κατασκευαστή για την επεξεργασία |
||
| 3 | Πίεσε"Κατακίνηση"κουμπί, υπερφόρτωση τάσης γεννήτριας εκτός ελέγχου, | Για την πρώτη διόρθωση, είναι πιθανό η ονομαστική τάση διέγερσης χωρίς φορτίο να είναι μικρότερη από 10V. |
Συνεχιζόμενες αντίστοιχες ή Επαφή με τον κατασκευαστή για την επεξεργασία
|
| Ο ρυθμιστής μετρήσεων είναι ελαττωματικός. | Επαφή με τον κατασκευαστή για την επεξεργασία | ||
| 4 | Η τάση αύξησης διέγερσης είναι φυσιολογική και το ρεύμα διέγερσης είναι εκτός ελέγχου μετά τη σύνδεση με το δίκτυο. | Για το πρώτο διορθωτικό, η τρέχουσα πολικότητα αντιστρέφεται γενικά. | Ελέγξτε αν η τάση είναι συνδεδεμένη με τις φάσεις Α, Β και N. Αν ο μετασχηματιστής ρεύματος είναι στη φάση C. Εάν είναι σωστή, ρυθμίστε γενικά το ρεύμα που εισέρχεται και βγαίνει από τον κατώτερο ρυθμιστή. |
| Η πρώτη αποδιορθώσεις, DL βοηθητική σύνδεση σε φυσιολογική ανοιχτή. | Το βοηθητικό DL τροποποιείται σε κανονικά κλειστή επαφή | ||
| Ο σταθερός συντελεστής ισχύος είναι ασταθής. | Μετατροπή σε λειτουργία σταθερής τάσης | ||
| Άλλα | Επαφή κατασκευαστή για διάθεση |
| Συχνότητα | 50 Hz 60 Hz |
| Υλικά | Χυτοσίδηρο, ανοξείδωτο χάλυβα ή αλουμίνιο |
| Υπόθεση | Νέο |
| Τύπος | Ρυθμιστής διέγερσης υδρογεννητήρα |
| Εγκατάσταση | Εύκολα. |
| Εφαρμόσιμο μέσο | Νερό |
| Συσκευή | Παλέτα, Καρτόνι, ξύλινη θήκη. |
| Βάρος | 3 κιλά |
| Εγγύηση | 1 έτος |
| Μέγεθος | Τύπος |

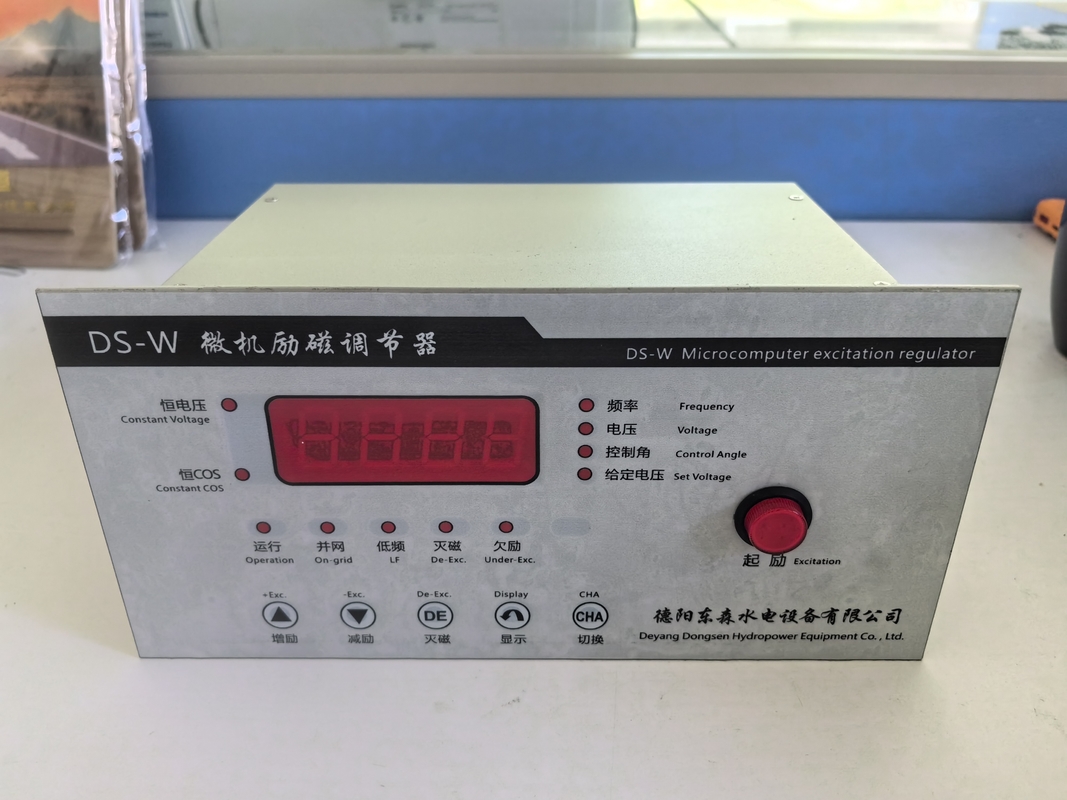

Ο ρυθμιστής διέγερσης υδρογεννητήρα - DS-W έχει σχεδιαστεί για τη ρύθμιση του συστήματος διέγερσης της υδροηλεκτρικής ανεμογεννήτριας, εξασφαλίζοντας ότι η τάση εξόδου της γεννήτριας είναι σε σταθερό επίπεδο.Το προϊόν είναι κατάλληλο για όλους τους τύπους υδροηλεκτρικών ανεμογεννητριών που χρησιμοποιούν νερό ως μέσο παραγωγής ηλεκτρικής ενέργειας..
Ο ρυθμιστής διέγερσης υδρογεννητήρα - DS-W είναι ιδανικός για εργοστάσια παραγωγής ηλεκτρικής ενέργειας που απαιτούν τάση εξόδου 400. Το προϊόν είναι ευέλικτο και μπορεί να λειτουργεί σε συχνότητες 50HZ ή 60HZ.Είναι κατάλληλο για χρήση τόσο σε συστήματα υψηλής όσο και χαμηλής τάσης.

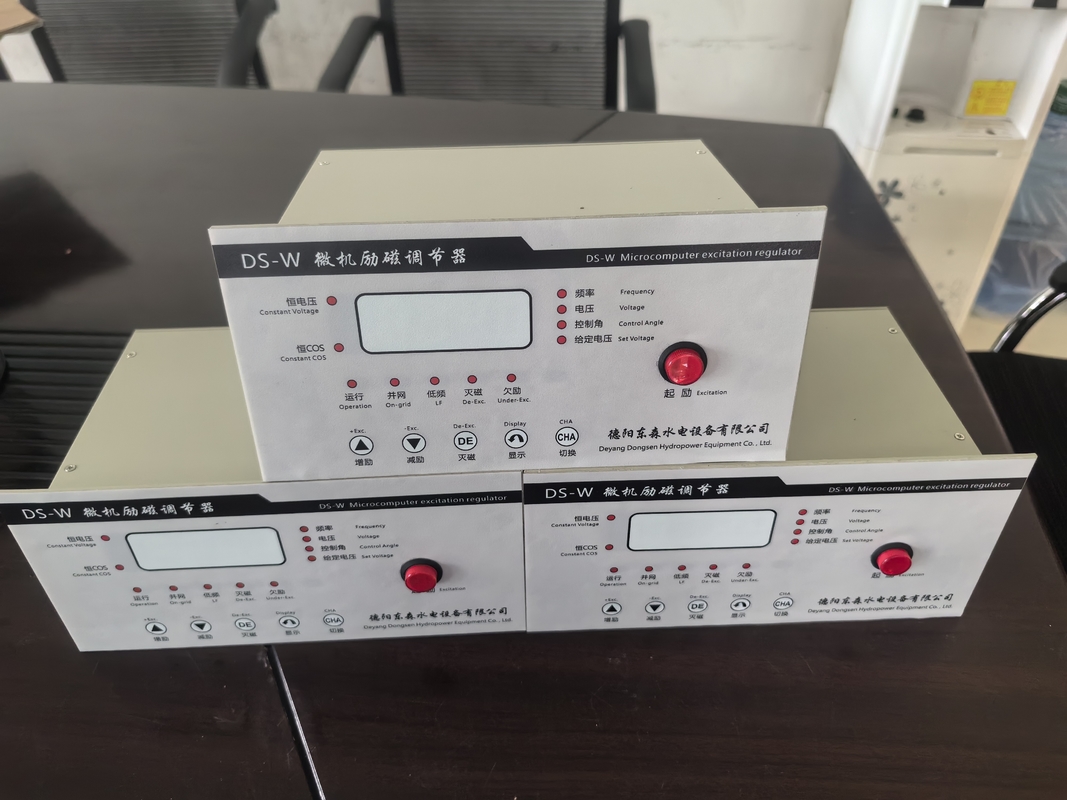

Ο ρυθμιστής διέγερσης υδρογεννητήρα - DS-W διατίθεται σε διάφορες επιλογές συσκευασίας, συμπεριλαμβανομένων παλέτες, κουτιά και ξύλινες θήκες.Αυτό το προϊόν είναι ιδανικό για εργοστάσια παραγωγής ηλεκτρικής ενέργειας που χρειάζονται αξιόπιστα ανταλλακτικά για να εξασφαλίσουν τη συνεχή λειτουργία των υδροηλεκτρικών τους ανεμογεννήτριων.
Συνοπτικά, ο ρυθμιστής διέγερσης υδρογεννητήρα - DS-W είναι ένα προϊόν υψηλής ποιότητας που έχει σχεδιαστεί για να παρέχει σταθερή τάση εξόδου σε υδροηλεκτρικές τουρμπίνες.Είναι κατάλληλο για χρήση σε διάφορες περιπτώσεις και σενάριαΤο προϊόν κατασκευάζεται στο Deyangcity, Sichuan, Κίνα, και συμμορφώνεται με το πρότυπο μεγέθους της βιομηχανίας.Είναι ευέλικτο και μπορεί να λειτουργεί είτε σε συχνότητες 50HZ είτε 60HZΟ ρυθμιστής διέγερσης υδρογεννητήρα - DS-W είναι ένα απαραίτητο ανταλλακτικό που διατίθεται σε διάφορες επιλογές συσκευασίας, εξασφαλίζοντας ότι φτάνει στο εργοστάσιο σε άριστη κατάσταση.
Το προϊόν μας για ανταλλακτικά τουρμπίνων έρχεται με εξαιρετική τεχνική υποστήριξη και υπηρεσίες για να διασφαλίσουμε ότι οι πελάτες μας θα έχουν την καλύτερη δυνατή εμπειρία.Η ομάδα των εμπειρογνωμόνων μας είναι διαθέσιμη για να σας βοηθήσει με τυχόν ερωτήσεις ή ζητήματα που μπορεί να έχετε σχετικά με την εγκατάστασηΠαρέχουμε επίσης προσαρμοσμένες λύσεις για να ανταποκριθούμε στις ειδικές σας ανάγκες και απαιτήσεις.
Στη Turbine Spare Parts, δεσμευόμαστε να παρέχουμε ποιοτικά προϊόντα και υπηρεσίες που υπερβαίνουν τις προσδοκίες των πελατών μας.
